Подключение полотенцесушителя: полное руководство от выбора схемы до первого запуска

Купить качественный полотенцесушитель — только половина дела. Даже самая дорогая модель из нержавеющей стали может работать плохо, если при установке допущены ошибки. Неправильный уклон труб, отсутствие байпаса, неверно подобранные фитинги или неудачная схема подключения способны привести к тому, что полотенцесушитель будет едва теплым, начнет шуметь или вовсе перестанет выполнять свою основную задачу.

На практике специалисты сталкиваются с ситуациями, когда причиной холодного полотенцесушителя становится не заводской брак, а ошибки монтажа. Именно поэтому перед установкой важно понимать, как циркулирует вода, какие существуют схемы подключения и какие комплектующие действительно необходимы.

В этом руководстве мы подробно разберем:

• какие способы подключения существуют;
• чем отличаются боковое, нижнее и диагональное подключение;
• зачем нужен байпас;
• когда устанавливается кран Маевского;
• как выбрать качественные фитинги;
• какие ошибки встречаются чаще всего;
• чем отличается монтаж в квартире и частном доме.

После прочтения статьи вы сможете не только контролировать работу сантехника, но и понять, почему именно такой способ подключения будет оптимальным именно для вашей ванной комнаты.

Почему правильное подключение настолько важно

Многие считают, что полотенцесушитель — это обычная труба, через которую проходит горячая вода. На самом деле современный водяной полотенцесушитель представляет собой полноценный отопительный прибор, эффективность которого напрямую зависит от правильной циркуляции теплоносителя.

Если подключение выполнено неправильно, возникают вполне знакомые проблемы:

• верх горячий, низ холодный;
• греется только одна стойка;
• прибор долго нагревается;
• появляются шумы и бульканье;
• внутри образуются воздушные пробки;
• снижается температура во всей ванной комнате.

Исправление подобных ошибок после завершения ремонта часто обходится значительно дороже, чем грамотный монтаж с самого начала.

Именно поэтому инженеры рекомендуют сначала подобрать правильную схему подключения, а уже затем покупать необходимые комплектующие.

Совет специалиста Aquaten: если вы только планируете замену старого полотенцесушителя, лучше заранее подобрать не только модель, но и все необходимые комплектующие для полотенцесушителей. Это позволит избежать ситуации, когда после демонтажа старого прибора выясняется, что не хватает одного уголка или переходника.

Интересный факт

Многие удивляются, узнав, что первые полотенцесушители появились вовсе не как устройство для сушки полотенец. Их основная задача заключалась в снижении влажности помещений. Уже в середине прошлого века инженеры заметили, что постоянная циркуляция горячей воды значительно уменьшает образование конденсата, препятствует развитию плесени и делает микроклимат ванной комнаты гораздо комфортнее.

Сегодня эта функция остается одной из самых важных. Хорошо установленный полотенцесушитель способен уменьшить влажность в ванной на 15–25%, что значительно увеличивает срок службы отделочных материалов, мебели и даже бытовой техники.

Именно поэтому при выборе оборудования стоит обращать внимание не только на внешний вид, но и на качество подключения.

Что нужно проверить перед подключением полотенцесушителя

Большинство ошибок появляется задолго до начала монтажа. Причина проста — отсутствует подготовка.

Перед установкой необходимо определить несколько важных параметров.

Откуда будет поступать теплоноситель

Полотенцесушитель может подключаться:

• к системе горячего водоснабжения;
• к системе отопления;
• к индивидуальному котлу.

Это влияет не только на схему подключения, но и на выбор модели.

Например, в большинстве городских квартир полотенцесушитель подключается именно к стояку горячего водоснабжения. Благодаря этому он остается теплым практически круглый год.

В частных домах чаще используют систему отопления или комбинированные решения.

Давление в системе

Это один из самых недооцененных параметров.

Если приобрести полотенцесушитель, рассчитанный на небольшое давление, а установить его в многоквартирном доме с гидроударами, срок службы оборудования значительно сократится.

Именно поэтому при выборе стоит учитывать рабочее и максимальное давление системы.

В каталоге Aquaten представлены водяные полотенцесушители с различными характеристиками, подходящие как для квартир, так и для частных домов. Перед покупкой рекомендуется ознакомиться с техническими параметрами каждой модели и подобрать вариант, соответствующий условиям эксплуатации.

Материал труб

Не менее важно учитывать материал существующей разводки.

Сегодня чаще всего встречаются:

• стальные трубы;
• полипропилен;
• металлопластик;
• сшитый полиэтилен;
• медные трубы.

Каждый вариант требует применения совместимых соединительных элементов.

Например, установка латунных фитингов непосредственно на некоторые виды стальных труб без учета электрохимической совместимости может ускорить коррозионные процессы.

Межосевое расстояние

Очень распространенная ошибка — покупка красивого полотенцесушителя без проверки расстояния между выводами.

В результате приходится:

• переваривать трубы;
• использовать лишние переходники;
• устанавливать дополнительные уголки;
• ухудшать внешний вид ванной комнаты.

Перед покупкой обязательно измерьте расстояние между центрами выводов и сравните его с характеристиками выбранной модели.

Какие комплектующие понадобятся

Даже самый качественный полотенцесушитель невозможно установить без правильно подобранной арматуры.

В зависимости от схемы подключения могут понадобиться:

• американки;
• угловые соединения;
• прямые соединители;
• эксцентрики;
• декоративные отражатели;
• шаровые краны;
• байпас;
• кран Маевского;
• переходники;
• фитинги различных размеров.

Использование дешевых безымянных комплектующих часто становится причиной протечек уже через несколько месяцев эксплуатации.

Поэтому специалисты рекомендуют приобретать комплектующие для полотенцесушителей одновременно с самим прибором. Это гарантирует совместимость резьбы, размеров и материалов.

Основные схемы подключения полотенцесушителя

На сегодняшний день существует несколько способов подключения, каждый из которых имеет свои особенности.

Наиболее распространены:

• боковое;
• нижнее;
• диагональное;
• универсальное.

Нельзя сказать, что одна схема лучше другой. Правильный выбор зависит от расположения стояка, разводки труб, модели полотенцесушителя и особенностей помещения.

В следующих разделах мы подробно рассмотрим каждую схему, разберем ее преимущества, недостатки и случаи, когда именно она обеспечивает наиболее эффективную циркуляцию горячей воды.

Боковое подключение полотенцесушителя: особенности, преимущества и нюансы монтажа

Несмотря на большое количество современных схем монтажа, именно боковое подключение остается самым надежным решением для большинства квартир. Его выбирают не только из-за привычной конструкции, но и потому, что при правильном исполнении такая схема обеспечивает стабильную циркуляцию горячей воды даже при небольшом перепаде давления в системе.

Принцип работы достаточно прост. Горячая вода поступает в верхний патрубок полотенцесушителя, проходит через все вертикальные и горизонтальные перемычки, отдавая тепло помещению, после чего выходит через нижний патрубок обратно в стояк.

Такой способ обеспечивает равномерный прогрев всей конструкции и минимальную вероятность образования застойных зон.

Когда стоит выбирать боковое подключение

Эта схема считается оптимальной, если:

• стояк расположен рядом с местом установки;
• производится замена старого советского полотенцесушителя;
• не планируется перенос труб;
• необходимо получить максимальную теплоотдачу без сложных инженерных решений.

Кроме того, боковое подключение легче обслуживать. При необходимости замены уплотнителей или демонтажа прибора работы выполняются быстрее и требуют меньше вмешательства в систему водоснабжения.

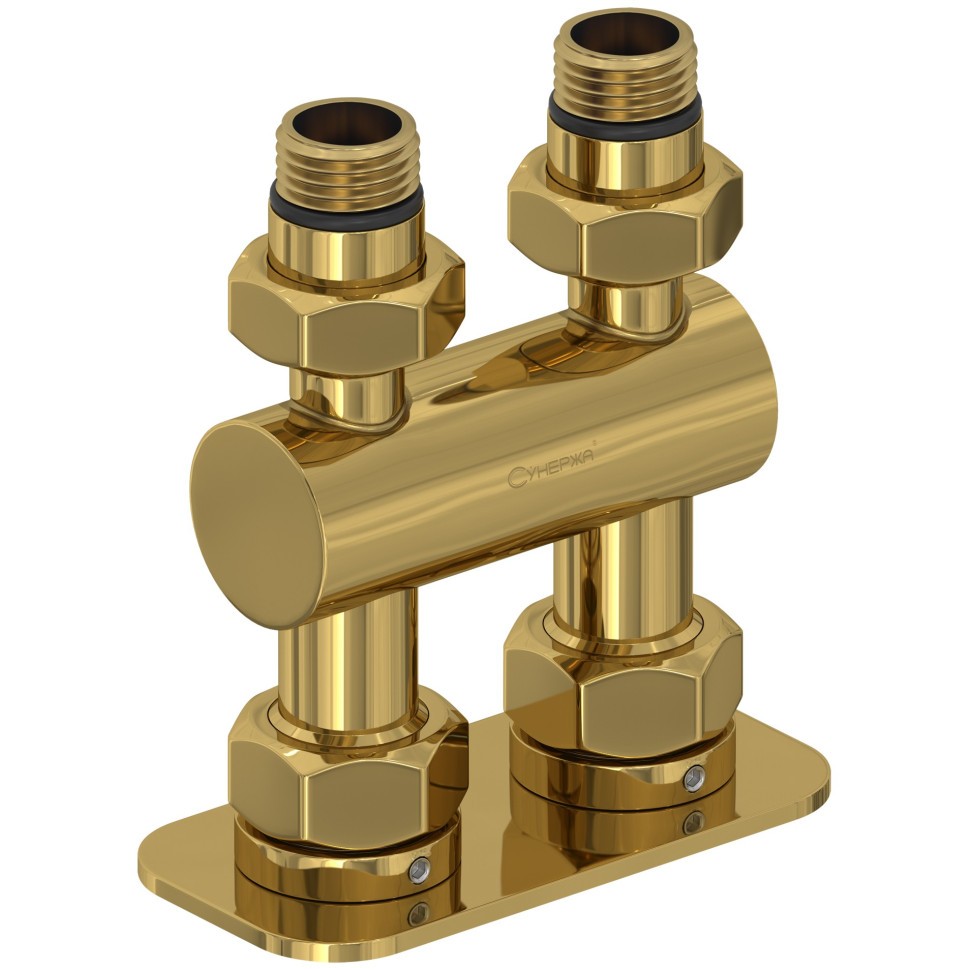

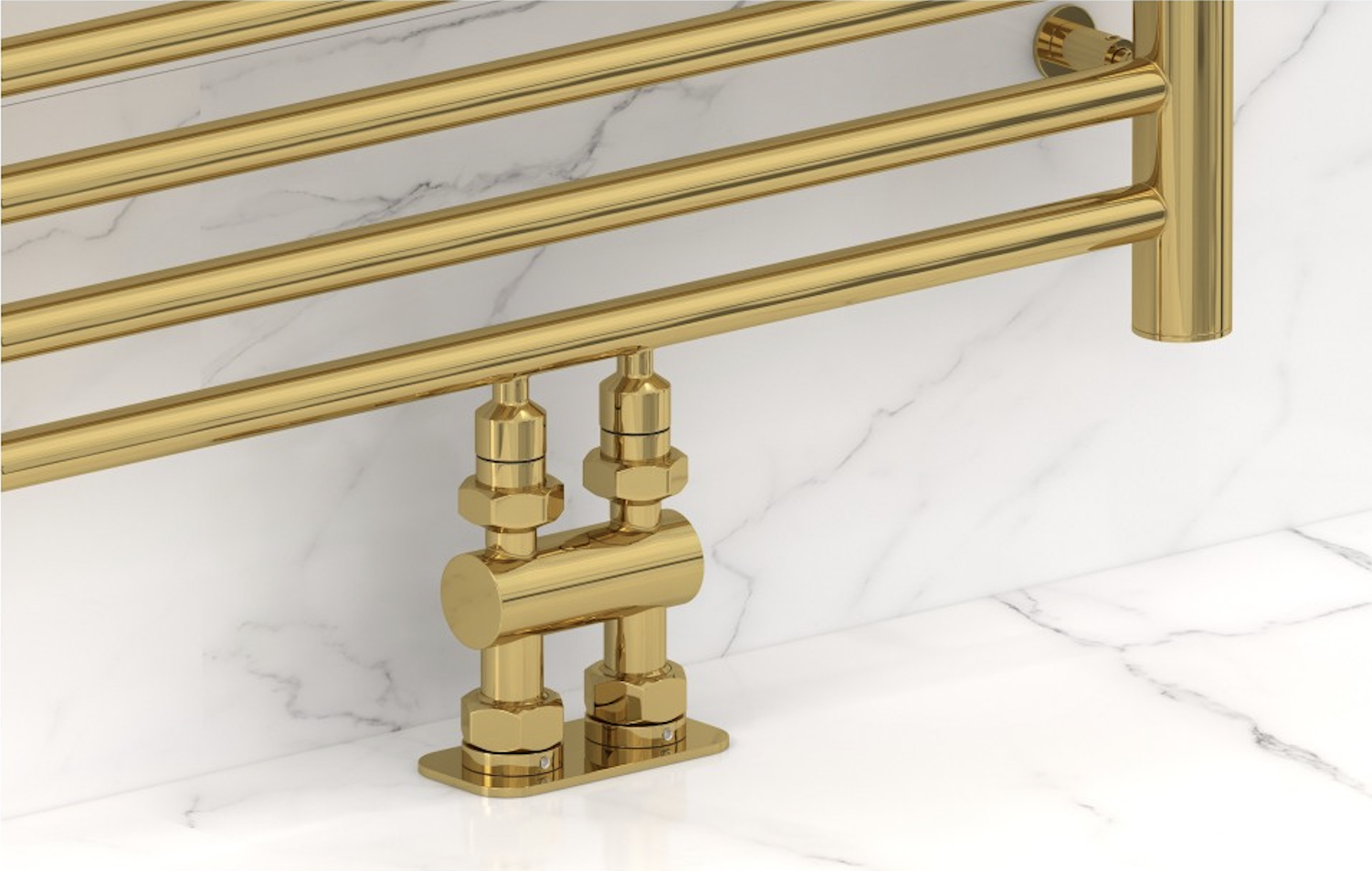

Нижнее подключение: эстетика современного ремонта

За последние несколько лет нижнее подключение стало одним из самых популярных решений в дизайнерских интерьерах. Причина очевидна — все коммуникации практически полностью скрываются, а внимание остается только на самом полотенцесушителе.

Особенно эффектно такая схема смотрится с дизайнерскими моделями из каталога Aquaten, где важна каждая деталь интерьера.

Однако у такого подключения есть свои особенности.

Если боковая схема прощает небольшие ошибки монтажа, то нижнее подключение гораздо требовательнее к соблюдению технологии.

Основная задача — обеспечить правильную естественную циркуляцию воды внутри прибора.

При проектировании необходимо учитывать:

• направление движения теплоносителя;
• диаметр труб;
• длину подводящих участков;
• высоту подключения;
• рекомендации производителя.

Если проигнорировать хотя бы один из этих факторов, верхняя часть полотенцесушителя может нагреваться значительно слабее.

Преимущества нижнего подключения

✔ современный внешний вид;

✔ скрытые коммуникации;

✔ удобство уборки;

✔ минимум видимых труб;

✔ подходит для дизайнерских интерьеров.

Недостатки

Есть и определенные ограничения.

Например:

• требуется максимально точное соблюдение схемы;
• желательно использовать качественную запорную арматуру;
• иногда необходима установка воздухоотводчика;
• монтаж занимает немного больше времени.

Именно поэтому специалисты рекомендуют использовать только оригинальные комплектующие для полотенцесушителей, рассчитанные на подобную схему подключения.

Диагональное подключение: максимальная эффективность

Если речь идет о высоких полотенцесушителях с большим количеством перекладин, многие инженеры рекомендуют именно диагональное подключение.

Его принцип отличается от двух предыдущих схем.

Горячая вода поступает сверху с одной стороны конструкции, проходит через весь объем полотенцесушителя и выходит снизу с противоположной стороны.

Благодаря этому теплоноситель проходит максимально длинный путь.

В результате:

• прогреваются абсолютно все секции;
• отсутствуют холодные зоны;
• уменьшается вероятность образования воздушных карманов;
• увеличивается теплоотдача.

Именно поэтому подобная схема часто применяется для моделей высотой более одного метра.

Когда диагональное подключение действительно необходимо

Оно рекомендуется в следующих случаях:

• большой размер полотенцесушителя;
• длинные вертикальные модели;
• системы с невысокой скоростью циркуляции;
• частные дома;
• индивидуальное отопление.

Во многих случаях разница температуры между верхними и нижними перекладинами практически отсутствует.

Какая схема подключения лучше

На этот вопрос невозможно ответить одним словом.

Все зависит от конкретной ситуации.

Именно поэтому при покупке специалисты Aquaten всегда рекомендуют сначала определить будущую схему подключения, а уже затем выбирать модель полотенцесушителя.

Что такое байпас и почему без него лучше не обходиться

Одно из самых непонятных слов для большинства покупателей — байпас.

На самом деле все гораздо проще.

Байпас — это дополнительный участок трубы, соединяющий подающую и обратную линии.

Его задача — обеспечить движение воды по стояку даже в том случае, если полотенцесушитель временно перекрыт.

Представьте себе оживленную дорогу.

Если основная полоса перекрыта, весь поток автомобилей встанет.

Но если рядом есть объездная дорога, движение продолжается.

Именно эту функцию выполняет байпас.

Зачем нужен байпас

Он решает сразу несколько задач.

Возможность снять полотенцесушитель

Например, потребуется:

• ремонт;
• замена прокладки;
• замена американки;
• установка новой модели.

Без байпаса придется отключать весь стояк.

С байпасом достаточно закрыть два крана.

Стабильная циркуляция воды

Еще одна важная функция — сохранение нормального движения теплоносителя.

Даже если полотенцесушитель временно отключен, горячая вода продолжает циркулировать по системе.

Это особенно важно в многоквартирных домах.

Защита соседей

Очень многие не знают, что неправильное вмешательство в стояк может повлиять не только на собственную квартиру.

Если перекрыть циркуляцию полностью, без горячей воды могут остаться квартиры выше или ниже по стояку.

Поэтому при монтаже необходимо соблюдать требования управляющей компании и действующих строительных норм.

Где устанавливается байпас

Классическая схема выглядит следующим образом.

Стояк → Байпас → Запорные краны → Полотенцесушитель

Именно в таком порядке система работает максимально эффективно.

Важно понимать еще одну вещь.

Диаметр байпаса не должен произвольно уменьшаться или увеличиваться без расчета. Неправильно выполненный байпас способен нарушить гидравлический баланс всей системы.

Кран Маевского: маленькая деталь, которая решает большую проблему

Практически каждый сталкивался с ситуацией, когда верхняя часть полотенцесушителя остается холодной.

В большинстве случаев причина — обычная воздушная пробка.

Для ее удаления используется кран Маевского.

Это небольшой ручной воздухоотводчик, устанавливаемый в верхней точке конструкции.

После открытия клапана воздух выходит наружу, а его место занимает горячая вода.

Через несколько секунд полотенцесушитель начинает прогреваться значительно равномернее.

Когда установка крана Маевского особенно желательна

Специалисты рекомендуют устанавливать его:

• на высоких моделях;
• при нижнем подключении;
• в автономных системах отопления;
• после капитального ремонта;
• при частом завоздушивании системы.

Стоимость такого устройства невелика, а польза от него огромна.

Американка — незаменимый элемент современного монтажа

Еще одно слово, которое часто вызывает вопросы у покупателей, — американка.

Несмотря на необычное название, это всего лишь быстроразъемное резьбовое соединение.

Главное преимущество американки заключается в том, что для демонтажа полотенцесушителя не нужно вращать весь прибор.

Достаточно открутить накидную гайку.

Это значительно упрощает:

• обслуживание;
• замену уплотнителей;
• ремонт;
• демонтаж при ремонте ванной комнаты.

Практически все современные профессиональные монтажники используют именно такие соединения.

Особенно если речь идет о полотенцесушителях премиального уровня.

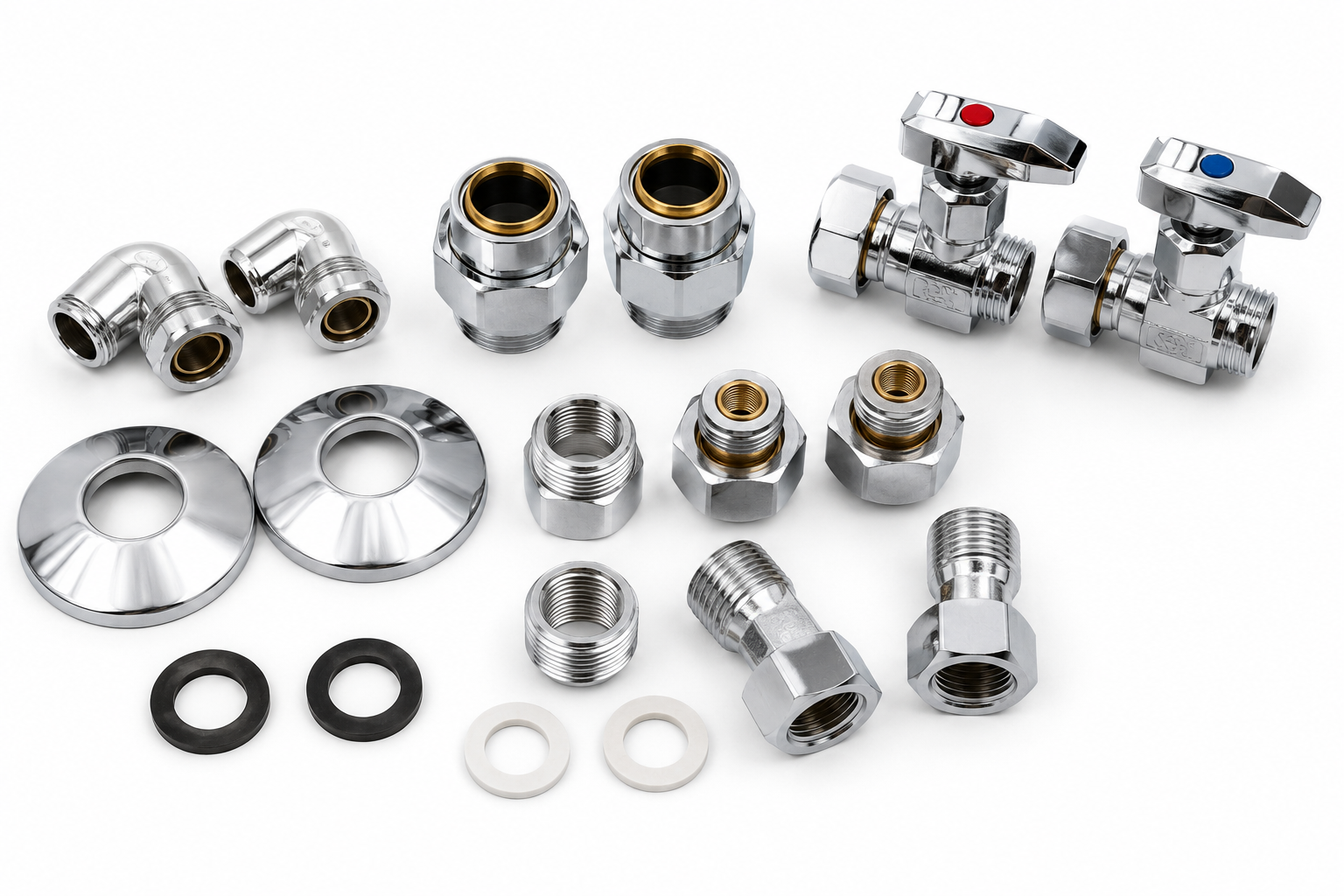

Как выбрать фитинги для полотенцесушителя

Многие покупатели тщательно выбирают сам полотенцесушитель, сравнивают дизайн, размеры и производителя, но почти не уделяют внимания соединительным элементам. Между тем именно фитинги чаще всего становятся причиной протечек, повторного ремонта и лишних расходов.

Даже качественный полотенцесушитель из нержавеющей стали не сможет работать надежно, если соединения выполнены с использованием неподходящих деталей или изделий сомнительного качества.

Поэтому специалисты Aquaten рекомендуют приобретать фитинги одновременно с полотенцесушителем. Так вы будете уверены, что все элементы подходят друг другу по диаметру, типу резьбы и материалу изготовления.

Какие фитинги используются чаще всего

В зависимости от схемы подключения могут понадобиться разные элементы.

Угловые соединения

Используются, когда необходимо изменить направление трубопровода без дополнительных изгибов.

Чаще всего применяются:

• при боковом подключении;
• при нижнем подключении;
• если выводы из стены расположены нестандартно.

Правильно подобранные угловые соединения позволяют сделать монтаж аккуратным, сократить количество лишних переходников и улучшить внешний вид ванной комнаты.

Муфты

Муфта соединяет два элемента одинакового диаметра.

Используется при:

• наращивании труб;
• замене старой разводки;
• переходе на новую схему подключения.

Переходники

Нередко диаметр труб не совпадает с диаметром патрубков полотенцесушителя.

В этом случае используются переходники.

Очень важно выбирать изделия из качественной латуни или нержавеющей стали. Дешевые сплавы быстро покрываются коррозией, особенно в системах с жесткой водой.

Эксцентрики

Если расстояние между выводами отличается буквально на несколько миллиметров, эксцентрики позволяют компенсировать небольшое несовпадение без переделки труб.

Это особенно актуально при замене старых полотенцесушителей советского образца.

Декоративные отражатели

Их основная задача — скрыть место выхода трубы из стены.

Несмотря на декоративную функцию, именно они придают всей конструкции законченный внешний вид.

Из каких материалов должны быть фитинги

Современный рынок предлагает огромное количество комплектующих.

Однако далеко не все подходят для длительной эксплуатации.

Наиболее надежными считаются:

✔ латунь;

✔ нержавеющая сталь;

✔ бронза (для дизайнерских решений).

Менее предпочтительны изделия из силумина и других дешевых сплавов.

Они стоят дешевле, но плохо переносят гидроудары, перепады температуры и длительную эксплуатацию.

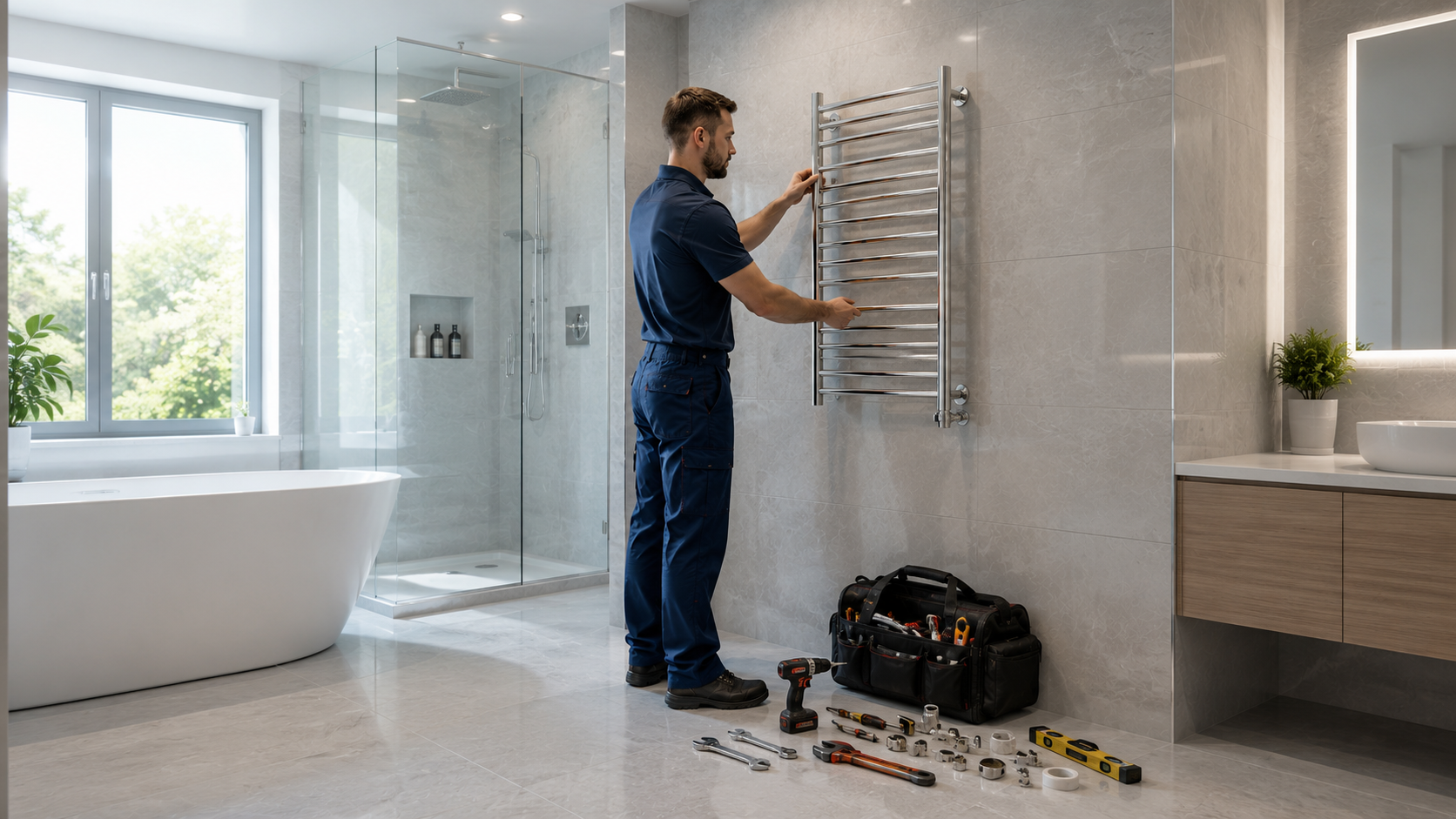

Подключение полотенцесушителя в квартире

В большинстве многоквартирных домов полотенцесушитель подключается к системе горячего водоснабжения.

Главная особенность такого подключения заключается в том, что вмешательство в стояк требует соблюдения определенных правил.

Перед началом работ рекомендуется:

• согласовать отключение стояка;
• проверить давление в системе;
• убедиться в исправности запорной арматуры;
• заранее подготовить все комплектующие.

После демонтажа старого полотенцесушителя важно внимательно осмотреть состояние труб. Если они имеют следы сильной коррозии, лучше заменить проблемный участок сразу, а не возвращаться к ремонту через год.

Особенности квартир с центральным горячим водоснабжением

При подключении следует учитывать:

• возможные гидроудары;
• сезонные отключения воды;
• перепады давления;
• качество теплоносителя.

Поэтому специалисты рекомендуют выбирать полотенцесушители с достаточным запасом прочности и использовать только качественные соединительные элементы.

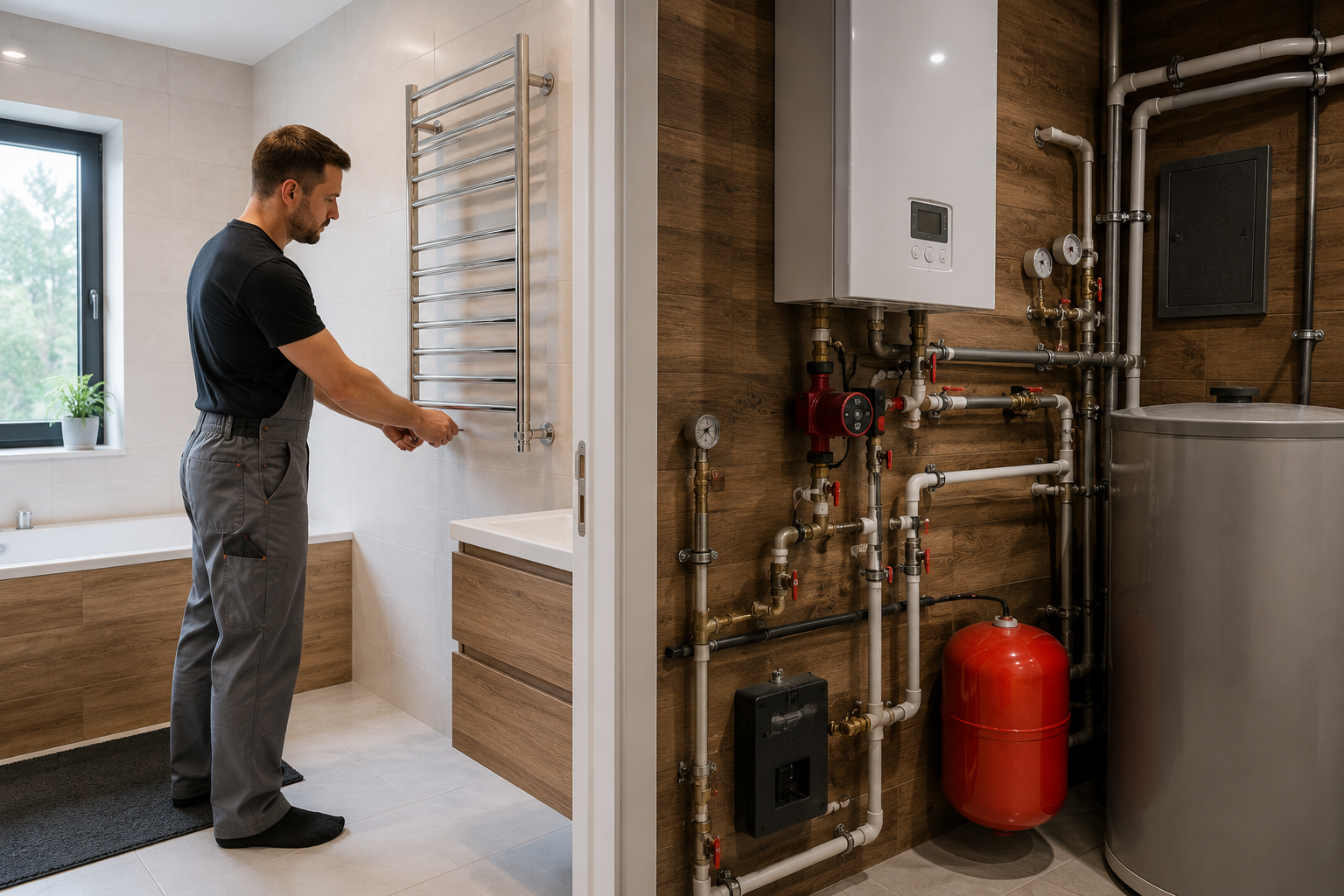

Подключение полотенцесушителя в частном доме

В частных домах возможности значительно шире.

Здесь можно подключить полотенцесушитель:

• к котлу отопления;
• к системе горячего водоснабжения;
• к комбинированной системе;
• использовать электрические модели.

Преимущество автономного отопления заключается в том, что владелец дома самостоятельно регулирует температуру теплоносителя.

Это позволяет подобрать оптимальный режим работы и снизить энергозатраты.

Однако есть и свои особенности.

При проектировании важно учитывать:

• мощность котла;
• производительность циркуляционного насоса;
• длину трубопроводов;
• расположение коллектора.

Чем грамотнее рассчитана система, тем равномернее будет прогреваться полотенцесушитель.

Самые распространенные ошибки при подключении

Даже опытные мастера иногда допускают ошибки.

Рассмотрим наиболее частые из них.

Ошибка №1. Отсутствие байпаса

Последствия:

• невозможность быстрого ремонта;
• проблемы при обслуживании;
• нарушение циркуляции.

Ошибка №2. Неправильный уклон труб

Даже небольшой обратный уклон способен привести к накоплению воздуха внутри системы.

В результате появляются холодные участки.

Ошибка №3. Использование дешевых фитингов

Экономия в несколько сотен рублей часто заканчивается протечкой через несколько месяцев.

Ошибка №4. Неправильный выбор диаметра труб

Слишком узкие трубы уменьшают циркуляцию.

Слишком широкие могут изменить гидравлический режим системы.

Ошибка №5. Отказ от крана Маевского

После заполнения системы воздух остается внутри прибора.

Без воздухоотводчика удалить его значительно сложнее.

Ошибка №6. Неправильное направление подачи

Некоторые модели имеют рекомендации производителя по направлению движения теплоносителя.

Игнорировать их нельзя.

Ошибка №7. Использование несовместимых металлов

Например:

• медь;
• обычная сталь;
• алюминий.

При определенных условиях возникает электрохимическая коррозия.

Ошибка №8. Чрезмерная затяжка соединений

Желание "затянуть покрепче" часто заканчивается повреждением уплотнений или резьбы.

Ошибка №9. Покупка полотенцесушителя без предварительных замеров

В результате приходится:

• менять трубы;
• устанавливать дополнительные переходники;
• нарушать дизайн помещения.

Ошибка №10. Монтаж без учета рекомендаций производителя

Каждая модель имеет свои особенности подключения.

Перед установкой всегда изучайте техническую документацию.

Чек-лист перед первым запуском

Перед тем как открыть воду, убедитесь, что:

✅ все соединения затянуты;

✅ установлены американки;

✅ байпас работает корректно;

✅ кран Маевского закрыт;

✅ полотенцесушитель закреплен без перекосов;

✅ отсутствуют механические повреждения;

✅ открыты все необходимые краны.

После заполнения системы внимательно осмотрите каждое соединение.

Даже небольшая капля воды может свидетельствовать о необходимости дополнительной подтяжки или замены уплотнителя.

Часто задаваемые вопросы

Можно ли подключить полотенцесушитель самостоятельно?

При наличии опыта и понимания принципов работы системы — да. Однако любые работы со стояком в многоквартирном доме лучше доверять квалифицированному специалисту и выполнять с соблюдением требований управляющей организации.

Какая схема подключения считается самой надежной?

Для большинства квартир — боковая.

Для высоких моделей — диагональная.

Для современных дизайнерских интерьеров — нижняя.

Нужен ли байпас всегда?

В многоквартирных домах установка байпаса обычно является правильным техническим решением, позволяющим обслуживать прибор без нарушения циркуляции. Конкретная схема должна соответствовать проекту системы и требованиям действующих норм.

Что делать, если полотенцесушитель плохо греет?

В первую очередь проверьте:

• наличие воздуха;
• открыты ли краны;
• правильность подключения;
• состояние фильтров;
• давление в системе.

Если проблема сохраняется, стоит обратиться к специалисту.

Какие комплектующие лучше покупать?

Лучше всего выбирать оригинальные комплектующие или изделия проверенных производителей, рассчитанные именно на выбранную модель полотенцесушителя.

Правильное подключение полотенцесушителя — это не только вопрос комфорта, но и безопасности, надежности и долговечности всей системы. Грамотно выбранная схема подключения, качественные фитинги, наличие байпаса, использование американок и крана Маевского помогают избежать большинства распространенных проблем и обеспечивают стабильную работу оборудования на долгие годы.

Если вы только планируете покупку или замену полотенцесушителя, уделите внимание не только дизайну, но и техническим характеристикам. В каталоге Aquaten вы найдете широкий выбор водяных полотенцесушителей, комплектующих, угловых соединений, кранов, фитингов и аксессуаров, которые подходят для различных схем подключения. Это позволит подобрать совместимое решение и выполнить монтаж без лишних сложностей.

Рекомендуем ознакомиться

При выборе оборудования и подготовке к установке будут полезны и другие материалы на Aquaten:

• Как выбрать полотенцесушитель — поможет определить подходящий тип и размер.
• Электрический полотенцесушитель: плюсы и минусы — если вы рассматриваете альтернативу водяной модели.
• Категория Водяные полотенцесушители — ассортимент моделей для квартир и частных домов.
• Раздел Комплектующие для полотенцесушителей — фитинги, краны, американки, отражатели и другие элементы для профессионального монтажа.
• Категория Угловые соединения — решения для аккуратного и надежного подключения.
